Klassenarbeit

Stromkreise (2)

7. – 8. Klasse 45 Minuten
  • Aufgabe 1

    5 Minuten 6 Punkte
    einfach

    Ergänze folgenden Lückentext mit den richtigen Begriffen aus der am Ende gegebenen Liste. Die Begriffe können auch gar nicht oder mehrfach verwendet werden.

    Ein ______________ ist ein elektrisches Bauteil, das ___________________ speichern kann. Er besteht aus zwei Platten ___________________ Material, die durch eine dünne Schicht eines sogenannten ___________________ voneinander getrennt sind. Das ist ein ___________________, z. B. ___________________ oder ___________________. Die Fähigkeit, ___________________ zu speichern, hängt von ___________________ und ___________________ der beiden Platten sowie von der ___________________ des ___________________ ab.

    Auswahlmöglichkeiten: isolierendem / Nussnugat / Öl / Farbe / Abstand / Ladungen / Protonen / Transformator / leitendem / Dielektrikum(s) / Luft / Isolator / transparentes / Fläche / Aluminium(s) / Kondensator / Transistor(s) / Leiter / Volumen / Permittivität / Leitungswasser / Gold / Masse / Temperatur / Primitivität

  • Aufgabe 2

    10 Minuten 4 Punkte
    mittel

    Gegeben sind drei Widerstände mit den Werten 1,0 Ω, 2,0 Ω und 3,0 Ω.

    1. Welcher Gesamtwiderstand ergäbe sich, wenn sie in Reihe geschaltet wären?
    2. Wie groß müsste ein einzelner Widerstand sein, der diese Widerstände ersetzt, wenn sie parallel geschaltet wären?
  • Aufgabe 3

    15 Minuten 12 Punkte
    schwer

    An einen Plattenkondensator mit der Plattenfläche A = 300 cm2 und dem Plattenabstand d = 3 mm im Vakuum wird die Spannung U = 300 V angelegt.

    1. Welche Ladung nimmt der Kondensator auf?
    2. Welche Feldstärke hat das elektrische Feld im Kondensator?
    3. Wie ändern sich Ladung und Feldstärke, wenn der Plattenabstand bei Beibehaltung der Verbindung zur Spannungsquelle vergrößert wird?
    4. Wie ändern sich Ladung, Feldstärke und Spannung, wenn die Vergrößerung des Plattenabstands nach Abklemmen der Spannungsquelle erfolgt?
  • Aufgabe 4

    5 Minuten 3 Punkte
    mittel

    Du hast drei Widerstände, von denen jeder einen Einzelwiderstand von 10 Ω hat. Wie musst du sie schalten, damit der Gesamtwiderstand 15 Ω beträgt?

    Zeichne ein Schaltbild.

  • Aufgabe 5

    10 Minuten 5 Punkte
    schwer

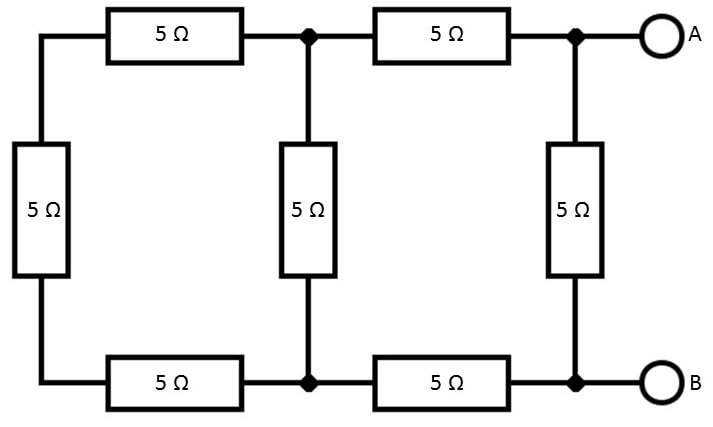

    Wie groß ist der Gesamtwiderstand zwischen den Punkten A und B, wenn jeder Einzelwiderstand 5 Ω beträgt?
