Aufgabe 1
Ergänze folgenden Lückentext mit den richtigen Begriffen aus der am Ende gegebenen Liste. Die Begriffe können auch gar nicht oder mehrfach verwendet werden.
Ein Stromkreis besteht aus den beiden Polen einer _________________, die über einen _________________ und mindestens einen _________________ miteinander verbunden sind. In solch einem Stromkreis stehen _________________, _________________ und _________________ in abhängiger Beziehung, die man _________________ nennt. Je kleiner dabei _________________, desto kleiner ist auch _________________, wenn _________________ gleich bleibt.
Auswahlmöglichkeiten: (der) Widerstand R / Spannungsquelle / ohmsches Gesetz / Satz des Pythagoras / (die) Spannung U / Energieerhaltungssatz / elektrischen Leiter / (die) Masse m / (die) Stromstärke I / (die) Temperatur
-
Aufgabe 3
- Schreibe jeweils den Namen des elektrischen Bauteils neben das dargestellte Symbol.
- Zeichne einen Stromkreis mit zwei Glühbirnen in Reihenschaltung, bei dem die Teilspannungen mit je einem Voltmeter gemessen werden.
- Schreibe jeweils den Namen des elektrischen Bauteils neben das dargestellte Symbol.
-
Aufgabe 4
- Welcher Strom fließt, wenn R1 abgeschaltet ist?
- Welcher Strom fließt, wenn R1 zugeschaltet ist?
- Begründe den Unterschied.
-
Aufgabe 5

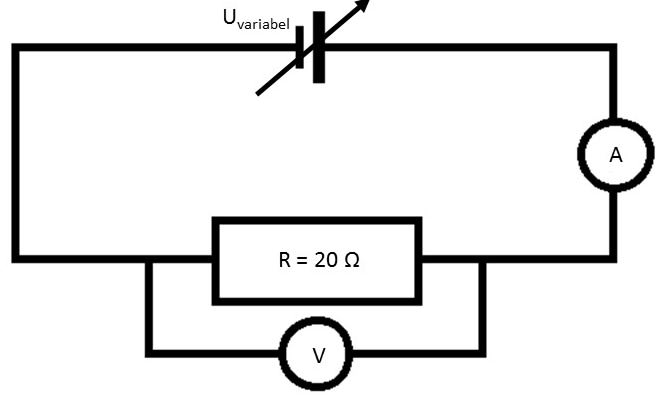

Die Spannung soll schrittweise verändert und dabei die Stromstärke gemessen werden.

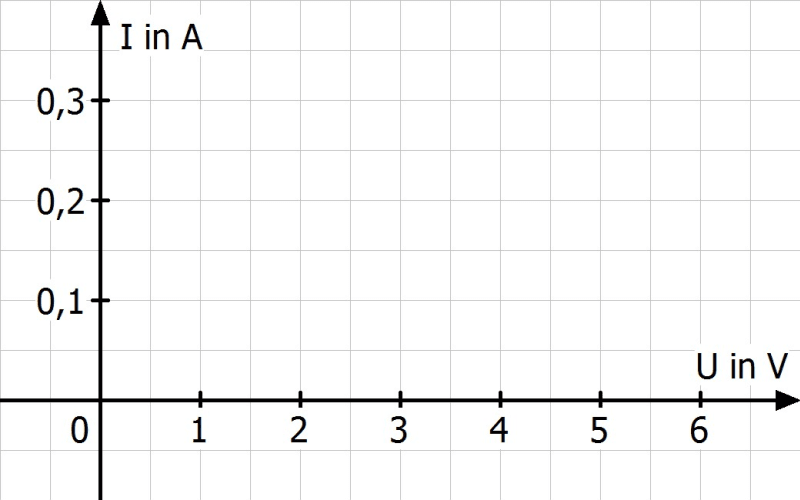

- Vervollständige die folgende Tabelle. Trage die Punkte in das Diagramm ein und verbinde sie anschließend.
U in V 1 2 3 4 5 6 I in A
- Fred und Mariana arbeiten im Labor an ihrem Schaltkreis. Da sie frieren, holen sie sich aus dem Keller eine Wärmelampe und schalten sie neben sich ein. Verändert sich durch die mögliche Wärmezufuhr die U-I-Kennlinie? Falls ja, zeichne sie in die Abbildung mit ein.
- Begründe deine Antwort aus Aufgabe b.
- Vervollständige die folgende Tabelle. Trage die Punkte in das Diagramm ein und verbinde sie anschließend.
