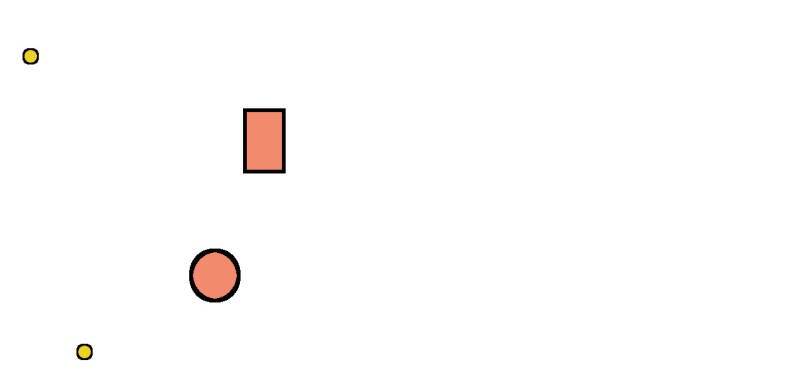

Zwei lichtundurchlässige Gegenstände werden von zwei punktförmigen Lichtquellen beleuchtet. Konstruiere die jeweiligen Schattengebiete und schraffiere sie in unterschiedlicher Stärke, um die jeweiligen Abschattungsgrade zu kennzeichnen.
Aufgabe 2
Dauer:8 Minuten5 Punkte
mittel
Füge der Zeichnung das Spiegelbild des Objekts hinzu, also denjenigen Punkt in der „Spiegelwelt“, an dem sich das Objekt zu befinden scheint.
Konstruiere nun mithilfe des Spiegelbilds den tatsächlichen Lichtweg des punktförmigen Objekts über den Spiegel zur Unter- und Oberkante der Linse.
Aufgabe 3
Dauer:5 Minuten5 Punkte
mittel
Von einer Linse ist der Verlauf von parallelen Strahlen bekannt und im linken Bild dargestellt. Für die gleiche Linse soll der Brennpunkt bei schrägem Strahleneinfall bestimmt werden.
Konstruiere denjenigen Punkt in der rechten Abbildung, an dem die schräg einfallenden Strahlen gebündelt werden.
Zeichne alle fünf bildseitigen Strahlen ein.
Aufgabe 4
Dauer:8 Minuten7 Punkte
schwer
Erkläre anhand selbst angefertigter Skizzen, warum das Bild einer Lochkamera unschärfer wird, wenn die Lochöffnung vergrößert wird.
Aufgabe 5
Dauer:10 Minuten4 Punkte
mittel
Ein Gegenstand der Größe \(G = 2 \text{ cm}\) befindet sich in einer Gegenstandsweite \(g = 3 \text{ cm}\) vor einer Linse mit der Brennweite \(f = 2 \text{ cm}\). Berechne die Bildweite \(b\) und die Bildgröße \(B\).
